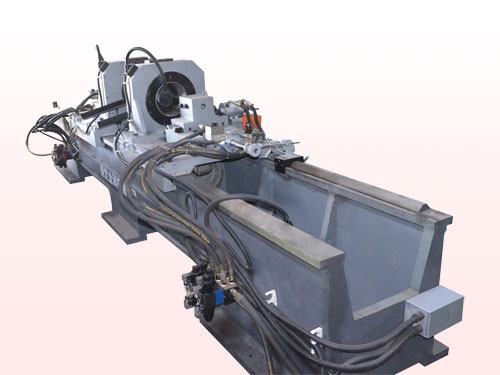

切管机
图片浏览点击数 12
产品使用条件
该产品适用于海拔不超过1000米，环境温度+10-40℃，无粉尘及各种腐蚀介质的场合。
3产品主要规格及技术参数
3.1 技术参数
|
规格 |
QZ11―13×220 |
QZ11―22×260 |
|
机床主轴中心高 |
800mm |
800mm |
|
液压系统工作压力 |
1.5―4MPa |
1.5―4MPa |
|
主轴转速 |
150、220 r/min |
100、160、250r/min |
|
进刀速度 |
液压无级调速 |
液压无级调速 |
|
送料速度 |
0―8m/min液压无级调速 |
0―8m/min液压无级调速 |
|
最大送料长度 |
12000 mm 根据情况可更改 |
12000 mm 根据情况可更改 |
|
主轴电机 |
8kW |
11kW |
|
液压系统电机 |
3.5kW |
5.5kW |
|
送料机构 |
无级调速电机 150NM |
无级调速电机 150NM |
|
切断钢管长度 |
200―2200 mm
|
200―2600 mm
|
|
切断钢管直径 |
φ89―φ160 mm |
φ89―φ219 mm |
|
设备外形尺寸 |
19090×1640×1210 mm |
20310×2420×1250 mm |
|
设备重量 |
6500 kg |
8400 kg |
3.2加工精度
|
规 格 |
QZ11―13×220 |
QZ11―22×260 |
|
切削长度重复精度 |
≤0.5 mm |
≤0.5 mm |
|
切断钢管两端面平行度 |
≤0.4 mm |
≤0.4 mm |
|
切断倒角表面粗糙度 Ra |
6.3 ~ 3.2 |
6.3 ~ 3.2 |
