钢管自动倒角切断机床

图片浏览点击数 10

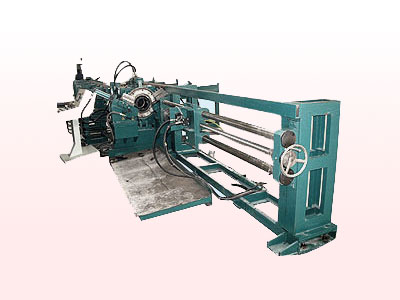

产品名称：钢管自动倒角切断机床

1 机床主要用途及适用范围

本机床是带式输送机托辊钢管切断、两端倒角一次自动完成的专用设备。倒角、切断后不需要辅助加工，其精度能满足托辊钢管的技术要求。适用于目前国内外生产的带式输送机托辊钢管的切断加工。除上料外，其余工序（送料、定位、夹紧、倒角、切断）在此设备上自动完成，调整简单，自动化程序高。该设备采用硬质合金刀加工，工作效率高。采用可编程序控制器（简称PLC）为中心的控制系统，限位采用无触点开关，动作程序准确可靠。适用于大批量的专业化生产。

2 产品使用条件

该产品适用于海拔不超过1000米，环境温度+10-40℃，无粉尘及各种腐蚀介质的场合。

3产品主要规格及技术参数

3.1 技术参数

规格	QZ11―13×220	QZ11―22×260
机床主轴中心高	800mm	800mm
液压系统工作压力	1.5―4MPa	1.5―4MPa
主轴转速	150、220 r/min	100、160、250r/min
进刀速度	液压无级调速	液压无级调速
送料速度	0―8m/min液压无级调速	0―8m/min液压无级调速
最大送料长度	12000 mm 根据情况可更改	12000 mm 根据情况可更改
主轴电机	8kW	11kW
液压系统电机	3.5kW	5.5kW
送料机构	无级调速电机 150NM	无级调速电机 150NM
切断钢管长度	200―2200 mm	200―2600 mm
切断钢管直径	φ89―φ160 mm	φ89―φ219 mm
设备外形尺寸	19090×1640×1210 mm	20310×2420×1250 mm
设备重量	6500 kg	8400 kg

3.2加工精度

规格	QZ11―13×220	QZ11―22×260
切削长度重复精度	≤0.5 mm	≤0.5 mm
切断钢管两端面平行度	≤0.4 mm	≤0.4 mm
切断倒角表面粗糙度 Ra	6.3 ~ 3.2	6.3 ~ 3.2
